不幹膠之：離型紙特種塗布技術

         不幹膠的原紙經塗布、壓紋、整飾、複合等後加工，可提高其外觀質量和使用性能。一般來說，對特種紙進行塗布後加工，可以滿足以下需求：改善紙張的表麵性能和光學性能，提高紙張的印刷適性；著色和壓花，提高紙的裝飾效果和使用價值。改善紙張的機械性質；作為特殊塗布紙的預塗層。



塗布是一個連續的生產過程，塗布機中最重要的是塗布頭。塗布頭即塗敷塗料部分。按照塗布機的布置，塗布方式分為機內塗布和機外塗布，機內塗布指塗布機安裝在紙機幹燥部之後，在抄紙同時完成塗布操作。機外塗布指的塗布機單獨設置，與紙機分開作業。根據塗布機的不同，主要分為輥式塗布、氣刀塗布、刮刀塗布、浸漬塗布、膜轉移塗布、簾式塗布等。

1、輥式塗布

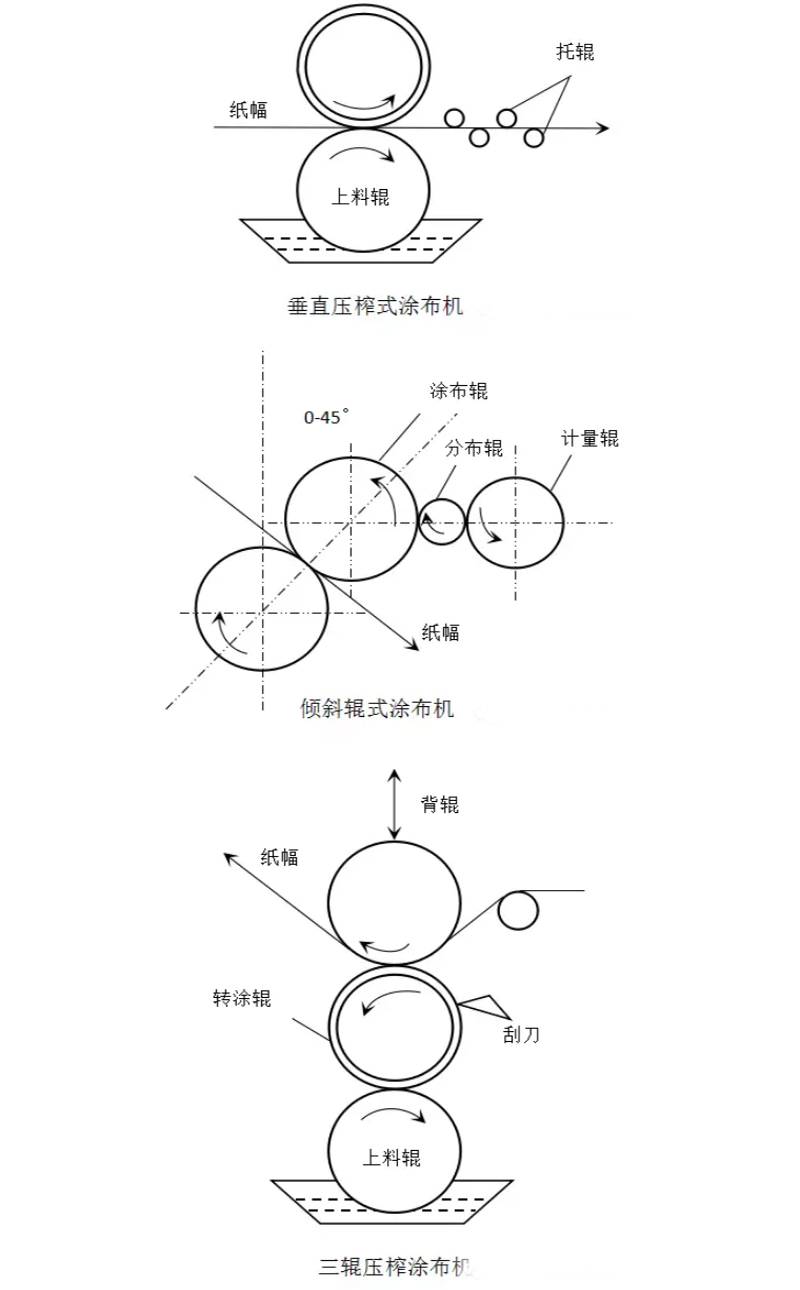

（1）壓榨輥式塗布頭

壓榨輥式塗布頭由雙輥或三輥組合。兩輥式塗布頭又分為水平輥式、垂直輥式和傾斜輥式2種。壓榨輥式塗布通過間隙上料裝置，控製塗布量。塗布輥將塗料轉移到紙幅上。紙幅上塗料量多少，由塗料與紙幅、塗料對徐布輥的親和力；塗料的粘度；紙幅的吸收性以及紙幅與塗布輥相對速度和輥筒之間壓力等因素決定。該型式徐布可作表麵施膠等。

圖片

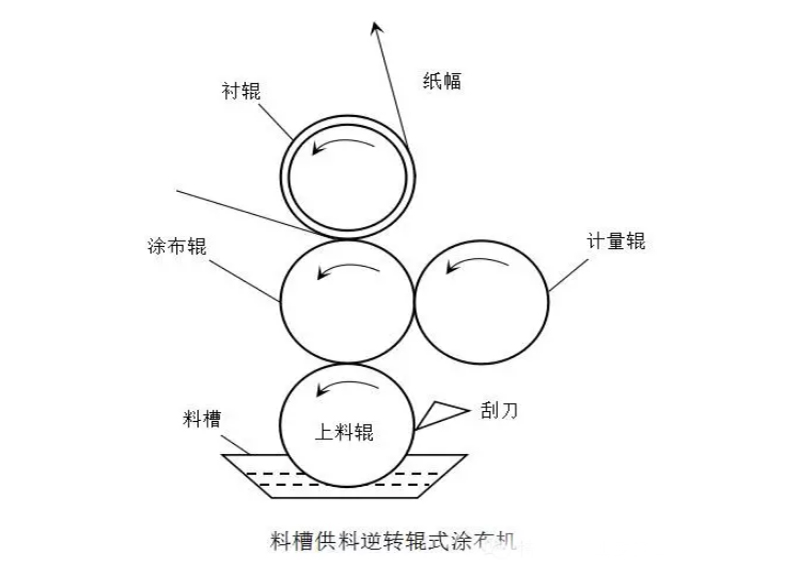

（2）逆轉輥式塗布頭

逆轉輥式塗布頭能計量，能使塗料到紙頁上前被勻整。逆轉輥式塗布機通常由3-4個滾筒構成，各輥均（jun1）做同向回轉。塗布頭運轉速度較快，可達300m/min。可處理各類塗料（包括溶劑性與高溫熱溶塗料），對塗料粘度、塗布量使用範圍大。此型式可應用於粘膠塗布、聚乙烯醇、壓敏膠塗布等。塗布量控製可通過調節塗布輥和計量輥間隙（一般0.25-0.65mm）；也可調節塗布輥與紙幅間相對速度來控製。該型式可生產：自粘標簽紙、熱敏轉移貼花紙，藝術壁紙等。


圖片

（3）凹印輥式塗布頭

該塗布型式具有車速高(可達600m/min)、塗料粘度範圍大(0.01-16Pa·s)塗布量精確等優點。塗布量與凹印輥輥麵網點形狀和目數、塗料粘度、固含量、塗布速度、輥之間線壓力以及紙的吸收性和平滑度有關。當原紙和塗料確定之後，線壓力和輥麵網點形狀和網線目數是決定因素。缺點是輥筒的網點形狀確定後，對塗料的黏度和流變性要求比較高，同時對網點雕刻的精度要求也較高。該型式常用於生產票證紙、印花轉印紙、防水紙、貼麵紙、水鬆紙等。


圖片

（4）門輥塗布頭

門輥塗布機在國外曾作高速紙機的機內表麵施膠，後作機內塗布。塗料固含量可達60%，車速可達900m/min。特點是：塗布輥和內外門輥直徑大、剛性好，可在相對高的車速下塗布。其計量裝置不接觸紙頁，對原紙強度要求較低。缺點是當塗料膜分離時會存在不穩定性，特別是塗布量較高時容易產生橘皮花紋問題。門輥單麵塗布量通常為3-8g/m2目前多用於低定量塗布印刷紙。


圖片

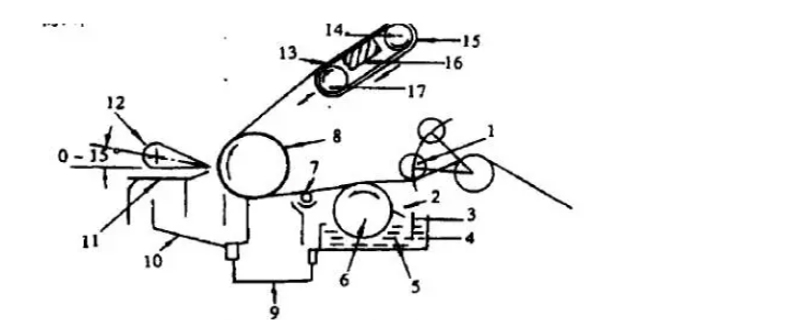

2、氣刀塗布

該塗布型式是應用最普遍的一種，適應性廣。工作原理是由塗布輥將過量的塗料塗布於原紙表麵上，然後利用氣刀噴射出的氣流將多餘的塗料吹去，達到所要求的塗布量，同時將塗層吹勻。吹落的塗料隨氣流進入塗料收集槽，經處理後循環使用。塗布量取決於氣刀與紙幅的距離(一般刀距2-8mm)、角度、氣刀風壓、運紙速度和塗料粘度等。一般車速可達100--400m/min，塗布量10-20g/m2，塗料粘度50-400mpa·a，固含量30-50%。其優點：對原紙適應性強，不管原紙橫幅定量波動或表麵不平整，都能使塗層達到均勻、平滑，操作容易；塗布量大，有利提高塗層表麵質量；適應塗料粘度不同要求。由於氣刀氣流能量有限，僅適用生產低固含量、粘度較低塗料。另外氣刀高壓空氣需淨化。此型式塗布頭適用於生產塗布印刷美術紙、塗布紙盒紙板、無碳複寫紙、照相紙、藝術充皮紙等等。


圖片

3、刮刀塗布

該塗布型式已成為主要塗布方式之一。與氣刀塗布相比，固含量高(可達50-70%)，幹燥效率高，車速高，產品質量好，塗層表麵不受原紙粗糙度影響，平滑度高。刮刀塗布有：硬刃刮刀、軟刃刮刀和刮輥式。刮刀塗布的原理是利用上料輥或湧泉式係統向原紙上轉移足夠多的塗料，然後利用刮刀進行計量和整飾。

硬刃刮刀，將過量塗料從紙麵上刮下，使徐層平滑。控製塗布量精度低，塗層易出現刮刀條紋。適用車速較低，塗布量較大的紙張塗布。

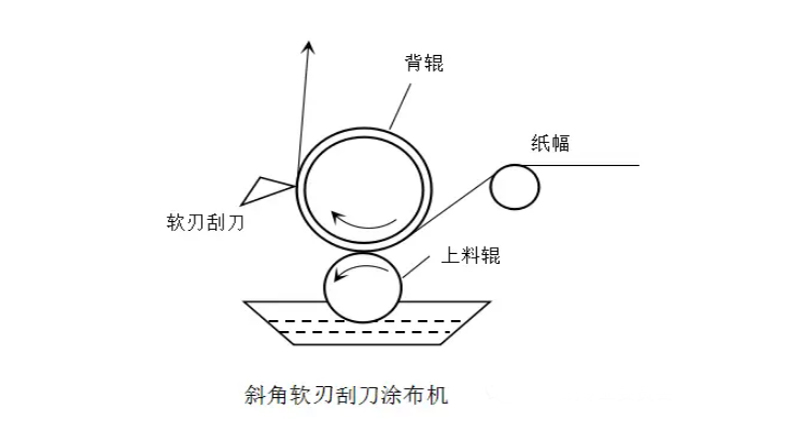

軟刃刮刀塗布頭，有拖刀式、斜角軟刃刮刀等型式。一般車速達300-600m/min；塗布量8-25g/m2；塗料粘度達1-5pa·s；固含量50-70%。刮刀用0.27-0.65mm彈簧鋼製成，刀與襯輥切點夾角於60°，通常取45°。

刮輥式，多用於有機溶劑塗布和二次塗布時的底塗。刮輥安裝在特殊支架，刮掉多餘塗料。刮輥通常為鍍鉻細鋼棒，直徑3-10mm，旋轉速度10-20r/min。可消除刮刀口易夾留雜質的缺點，但塗布量小。


圖片

4、浸漬塗布加工

浸漬塗布加工是使原紙浸漬吸收膠乳、樹脂、油類等化工藥劑，使紙張獲得防水、防火、耐磨、增強、防潮、絕緣等特殊性能要求。

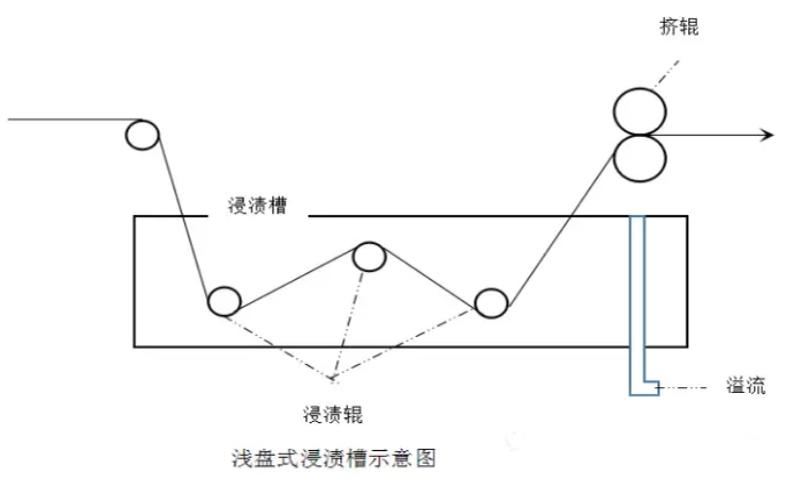

下圖是常用淺盤式浸漬槽。浸漬輥、槽均用不鏽鋼製作，防鏽。槽或輥可升降，便於引紙。擠輥由膠輥和鍍鉻輥組成，壓力可調。膠輥需作離型處理，防乳膠粘輥。含浸後進入幹燥部。為防止進入幹燥部粘烘缸。可先用遠外紅線預熱，後進入烘缸部。烘缸組的第一個烘缸也須作離型處理(鍍鉻或包特氟龍處理)。

圖片

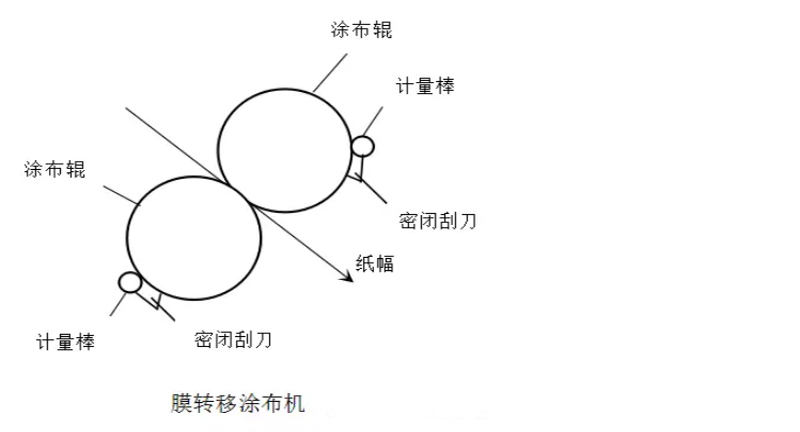

5、膜轉移式塗布

發展最好的塗布方式之一。計量的塗料以均一的薄膜形式轉移到上料輥表麵，通過輥壓再轉塗到原紙，並引入密封刮刀和刮棒技術。優點：對紙幅作用力低、塗層覆蓋性好。缺點：計量棒壓區塗料飛濺及轉移區塗料霧化、會產生橘皮紋等。

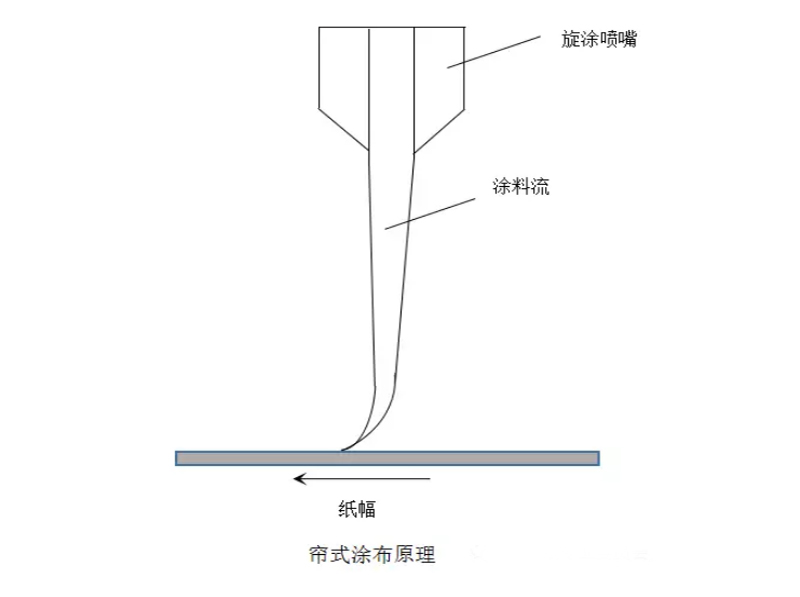

6、簾式塗布

是非接觸式塗布，塗布量由供料泵的流量直接控製。優點：機械結構簡單，活動部件少，操作維護費用低；仿形塗布效果好，塗層均勻，有利於在低塗布量下實現高的塗布質量。對原紙強度要求低，生產效率高。運行固含量可達65%，可在塗布速度1400-2000m/min下穩定運行。運行成本低。可應用於噴墨打印紙、熱敏紙、無碳紙、不幹膠標簽等。缺點：不易實現低車速低塗布量，塗料抗拉伸形變不足，塗料含氣量不易控製等。
